<機體設計>

精緻淬鍊而成的機體結構 — 成就絕佳音質的重要基石

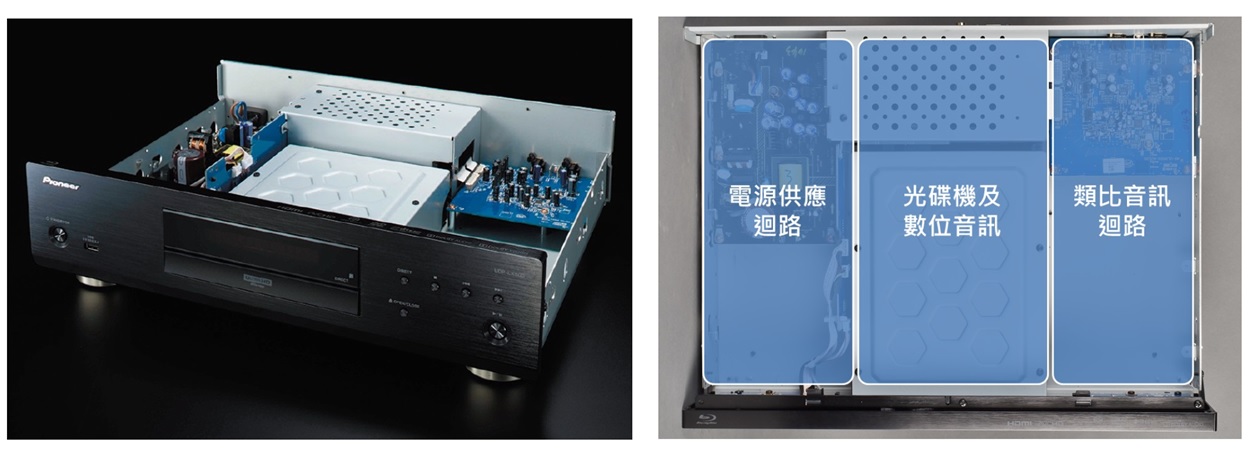

「三區域獨立區塊」設計，徹底消除電磁干擾
將「電源供應」、「光碟機/數位音訊處理」、「類比音訊」等迴路獨立在機箱內，避免線路的電磁相互干擾。

「無散熱孔」高剛性機殼設計

為了有最佳的電路設計以及將光碟機系統高速運轉時的機械躁訊降至最小，整體機殼設計 「無散熱孔」。
而這樣的設計能獲得相當低的躁訊以及更堅固和穩定的機殼結構。

堅固抑振高剛性與低重心「雙層機殼底板」
實現高音質的絕佳配置

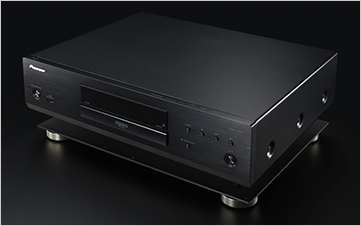

厚達1.6mm的底板再透過3mm厚鋼板強化的雙層底板結構，使得整部UDP-LX500重達10.3KG，帶來史無前例的高剛性及低重心表現，此一堅固的底板架構實現了支撐高音質表現的完美基底。

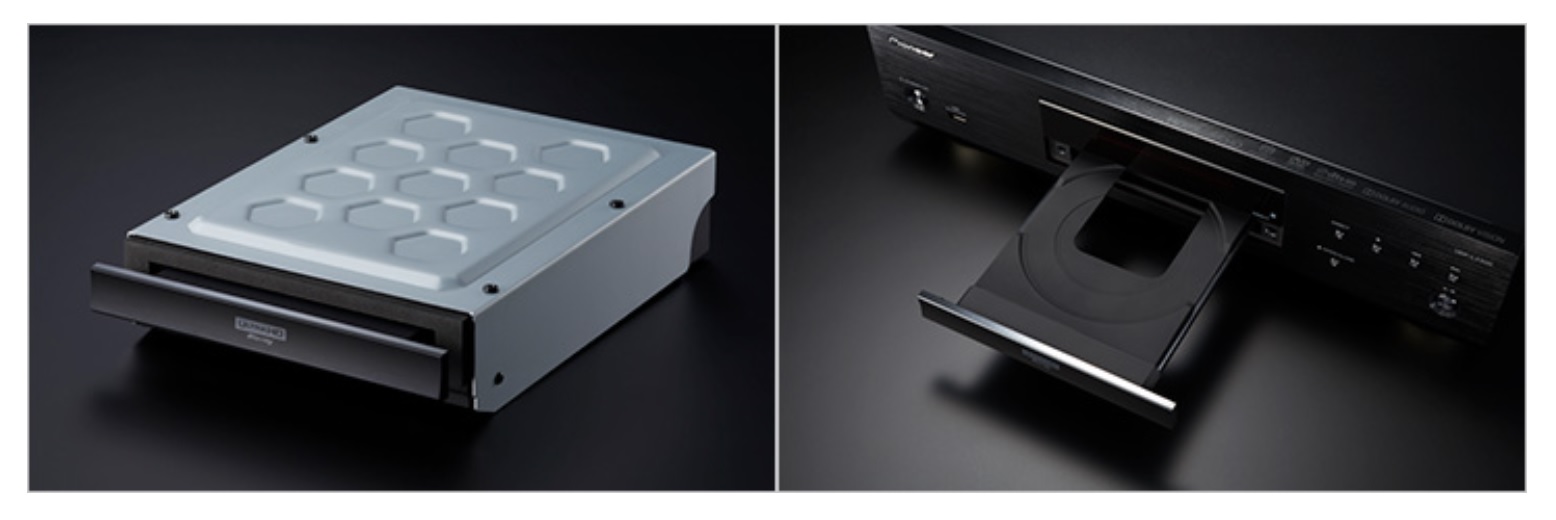

制震高效能、堅固安靜的UHD BD藍光光碟機

UHD BD 藍光光碟機置於 ”Honeycomb Mechanism Drive Cover” 蜂槽式高剛性結構頂板保護的機盒之中，而低重心安裝的光碟機機底更是穩固的固定於底板上，採用吸震橡膠材質以 「懸浮結構」 Float-Mounting Structure 連接至鋼板基底上，無論是光碟機外部或內部的振動都能抑制到最小極限，除此之外，光碟托盤更利用抗振塗裝以及強化的托盤承軸獲得更安定的光碟基座托盤動作。

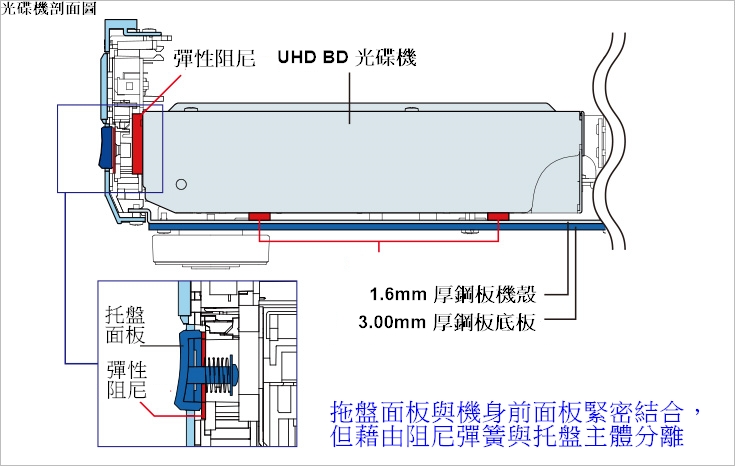

「聲學吸音托盤」 Acoustic Damper Tray 設計 ─ 徹底消除光碟機內動作聲音

Pioneer的光碟機轉盤多年來已經發展出不易因光碟旋轉而傳遞振動的技術。
其中一個獨創性是 “聲學吸音托盤” Acoustic Damper Tray。

由於光碟托盤和托盤面板是透過阻尼彈簧而分開的，大幅提升吸震效果，有效消除由光碟機內部透過托盤傳達到機殼的振動干擾。

<高畫質>

無需任何額外的功能即可再現高質量4K影像的能力，
高圖像質量設計，實現理想的視頻再現

對於高質量的4K影像，資訊量大幅增加，而噪訊抑制則是重要的一環。
為了再現高圖像質量與高S / N訊噪比，Pioneer 運用了在電源和GND接地周圍的降噪方面積累積了多年的先進技術和專有技術。 大幅度地減少電路迴路上的噪訊，徹底實現低噪音設計。
在確保能以高質量的信號傳輸後，我們得以實現比傳統型號更佳的畫質。

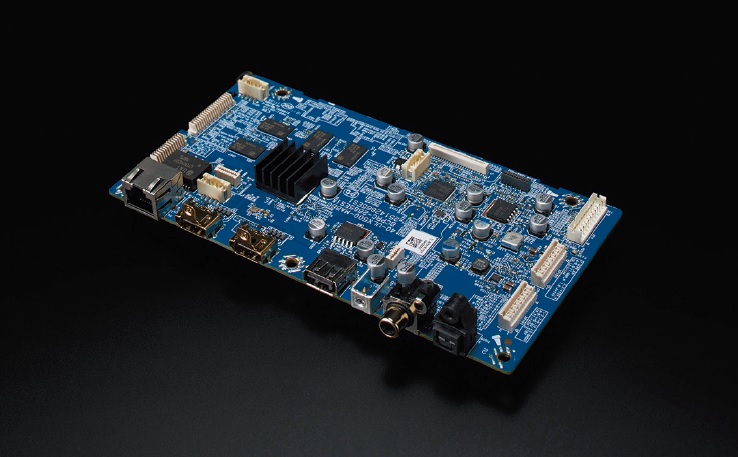

六層 IVH 數位電路主機板，實現高 S/N 訊噪比

為了應對 UHD 藍光光碟的高速訊號傳輸，徹底減少數位訊噪。數位主機板上特採用六層 IVH 來實現數位信號佈線的優化和大幅降低 GND 接地阻抗。此外，縮短數位訊號傳輸的路徑以減少電路板釋出的雜訊，而這樣大幅提高視頻和音頻信號處理的 S / N訊噪比，使得提高了高達 18 Gbps 的高速信號傳輸的精確度。


四種顯示器對應模式及畫質調整記憶

內建 Reference / Projector / OLED / LCD 等四種 TV Types 的顯示器對應模式，能針對不同的顯示器的特性，有最好的畫質表現。
每一種模式都可以再做亮度、對比、色調、色度、敏銳度、數位雜訊抑制與 HDR-SDR 調整。
此外，調整參數提供三組記憶模式供儲存。

多檔 HDR-SDR 轉換設定功能

針對不支援 HDR (高動態範圍) 的顯示器，能調整最多 100 ~ 700 nit 亮度動態範圍，並根據所連接的顯示器的最高亮度予以調整，使得畫面呈現更豐富均勻的亮度與和諧。

支援 Dolby Vision 影像規格

Dolby Vision (杜比視界) 是一種高動態範圍（HDR）技術，可以增強影像的最大亮度，表現出更大的對比度，平滑的漸層，豐富的色域。
如果要播放的光碟和連接的顯示器都與 Dolby Vision 兼容，則可以輸出 Dolby Vision 信號。

支援 HDR10 影像規格及螢幕上顯示 HDR 及媒體訊息

透過操作遙控器，您可以在螢幕上顯示HDR和媒體上的訊息。
您可以輕鬆查看播放光盤上的詳細信息，並掌握HDR內容等詳細訊息。

<高音質>

表現出極其細微的聲音細節，傳達氛圍感的高音質技術

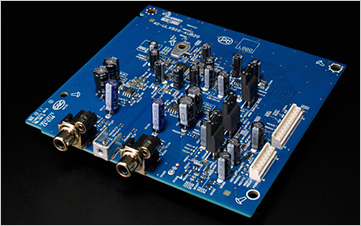

實現高音質二聲道的類比音訊迴路
類比音訊迴路位置特安排在不受交換式電源干擾的區域，盡可能抑制電源和GND接地周圍的訊噪，提供豐富的音色調節。

完整呈現的高精度D/A轉換晶片
UDP-LX500 搭載廣受推崇，主要使用在高規音響單機器材上的 AKM 高階 「AK4490EQ」 32位元 DAC晶片，超高精度D/A轉換呈現出最高等級音質表現，而電路板的布局開發是由專業的音響工程師一而再、再而三的反覆測試調校出最高規格的高音質表現

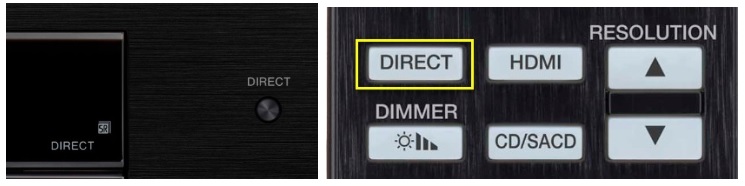

「Direct」 純類比輸出快速鍵
可瞬間關閉所有影像訊號、數位訊號，實現類比音訊高純度輸出的直接功能
只要按下在遙控器或前面板上的 「DIRECT」 按鍵即可啟動直接功能，關閉會影響類比音訊輸出的音訊/影像的數位訊號處理，讓你享受純淨高品質的高解析兩聲道音樂檔案或CD。

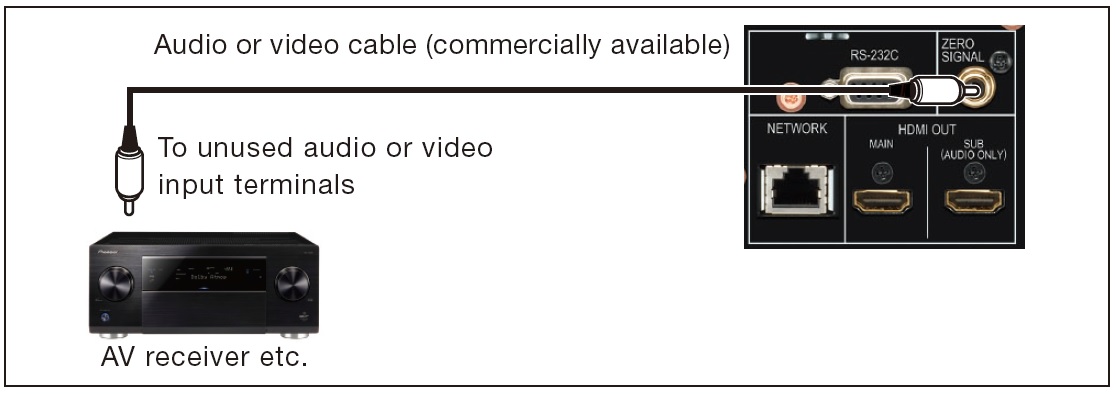

零訊號 (Zero Signal) 端子 – Pioneer 獨家影音調整功能

零訊號端子僅能連接至 UDP-LX500 的GND上，且不會傳輸任何影音訊號，藉由未使用的輸入裝置如AV環繞擴大機的聲音/影像「輸入」端子，接至「零訊號」端子時，即可測出兩台裝置間的影音訊號參考基準(GND)，並利用抑制可能的電位差，獲得更精確的訊號傳輸，享受更進一步提升的影音品質。

三種 Digital Filter 數位濾波模式
依照自己的喜好可切換「Sharp」、「Short」、「Slow」三種數位/類比音訊轉換的模式：

Sharp模式：音色中性且扎實
Short模式：音色溫暖飽滿
Slow 模式：音色柔軟甜美

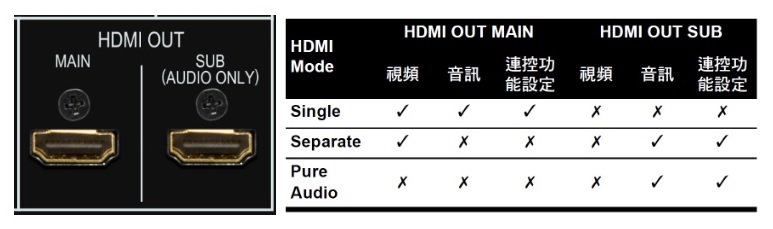

音訊影像輸出分離的 「雙HDMI 模式」
藉由雙HDMI輸出端子，音樂及影像訊號可分別指派至主副端子輸出，獲得更優異的訊號傳輸。

「Single」模式：Main 輸出端子同時輸出聲音及影像訊號
「Separate」模式：Main 輸出端子輸出影像訊號，Sub輸出端子輸出聲音訊號
「Pure Audio」模式：僅Sub輸出端子輸出聲音訊號

<端子及規格>

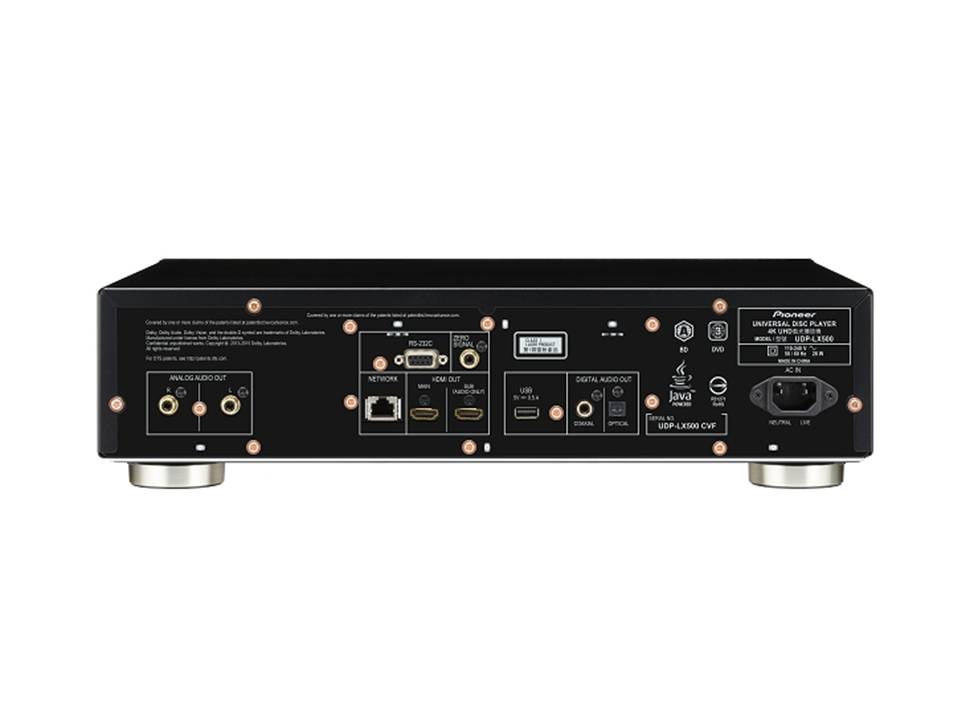

背板端子
> HDMI 2 Out  (Main x 1 / Sub x 1)
> Digital Coaxial Out x 1
> Digital Optical Out x 1
> USB 2 in  (Front x 1 / Rear x 1)
> Ethernet 乙太網路
> RS-232C
> 類比音訊輸出x 1 (RCA端子)
> Zero Signal (零訊號) 輸出端子
  (Audio/Video Quality Tuning)

配件
> 遙控器x 1
>  AAA 錳電池 x 2
> 電源線
> 操作手冊

規格
> 電源需求：AC 120V , 60 Hz
> 電源消耗：28W
> 待機電源消耗：0.45W / 1.3W (Network On)
> 尺寸 (寬x高x深)：435 x 118 x 337 mm
> 重量：10.3 KG
